从外形看，螺旋千斤顶构造简单、顶升能力强，无论是防滑顶盖还是加厚底座，都能体现出设计者的精心构思，其实千斤顶内部的结构依然同样简单。各个零部件各司其职，相互协作，共同达到了传力的效果。而参与传力工作较多的零部件便是它的蜗轮蜗杆传动装置。

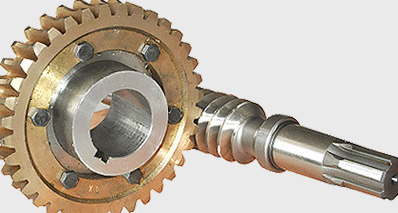

　　蜗轮和蜗杆传动装置位于螺旋千斤顶的底部，蜗轮配有深沟球轴承和推力球轴承，蜗杆配有粉末叶金涛和推力球轴承，既能提高千斤顶齿轮的旋转精度，又能增加轴承装置的刚性，减少千斤顶顶升重物时由于力的传动而带来的振动感。

　　蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，千斤顶具有自锁性，可实现反向自锁，即只能蜗杆带动蜗轮，而不能由蜗轮带动蜗杆。如在千斤顶中使用的自锁蜗杆机构，其反向自锁性可起安全保护作用。

　　当螺旋千斤顶在手柄或者手轮的作用下，逐渐将力传递给大小齿轮、蜗轮蜗杆时，涡轮蜗杆承受径向轴向力，包括升降套筒在内的整个传动系统都会稳定的随着重物一起做出上升、下降的动作，从而达到顶升重物的效果。
